一、材料改性(從源頭降低電阻率)
這是最根本的解決方案,通過改變硅膠本身的導電性能,使靜電能夠及時導走。

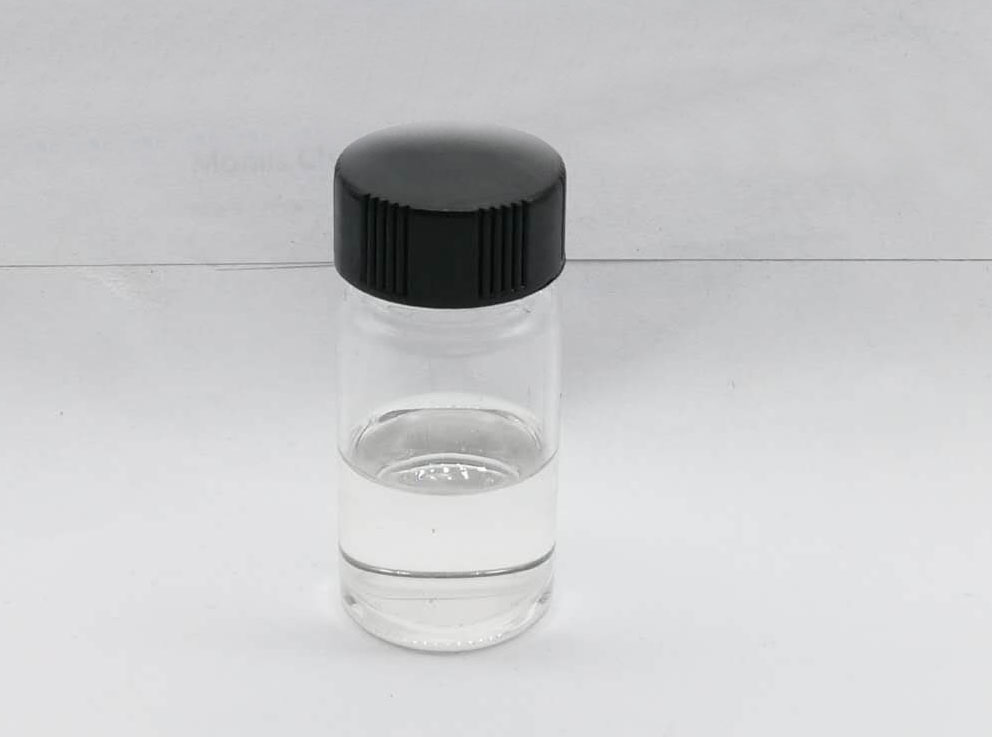

1. 添加抗靜電劑
在硅膠混煉階段加入內添加型抗靜電劑(如乙氧基化烷基胺、甘油單硬脂酸酯等),其分子會遷移至材料表面,吸附空氣中水分形成導電膜,將表面電阻降至10?~1011 Ω·cm。
優點:操作簡單、成本可控;缺點:抗靜電效果會隨時間或水洗逐漸減弱。
2. 添加導電填料
導電炭黑:添加量約5%~15%,可使體積電阻率降至103~10? Ω·cm,效果持久,是工業領域最常用的方案。
碳納米管/石墨烯:極低添加量即可實現高效導電,同時保持硅膠原有的力學性能,但成本較高。
金屬粉末/鍍銀玻璃微珠:適用于對導電性要求極高的場景(如電子封裝、EMI屏蔽),但成本昂貴,且可能影響硅膠透明度。
3. 選用氣相法硅膠
雖然氣相法硅膠本征電阻率更高,但通過配合導電填料,其雜質少、純度高的特點反而有利于形成穩定的導電網絡,效果優于沉淀法硅膠。
二、表面處理(改善表面導電性)
對于已成型且不便改性的硅膠制品,可通過后處理方式解決靜電問題。
1. 外涂型抗靜電劑
將季銨鹽類、磷酸酯類抗靜電劑噴涂或浸漬于硅膠表面,形成親水層,降低表面電阻。
優點:操作靈活、即涂即用;缺點:耐久性較差,易被擦拭或磨損。
2. 電暈/等離子體處理
通過高壓放電或等離子體轟擊硅膠表面,引入極性基團(如羥基、羧基),提高表面能并形成微觀粗糙結構,從而增強親水性,加速靜電消散。
適用于密封條、按鍵等批量制品,處理后有效期一般為數周至數月。
3. 永久性導電涂層
采用PEDOT:PSS(聚噻吩類導電聚合物)或納米銀線等材料涂覆,形成透明且持久的導電層,適用于高端光學或電子器件。
